Définition de VGA

VGA, pour "Video Graphics Array", désigne une interface de connexion permettant de transmettre des signaux vidéo analogique. Elle a été conçue par IBM et introduite à partir de 1987 dans certains ordinateurs et moniteurs. Elle équipe également certaines TV.

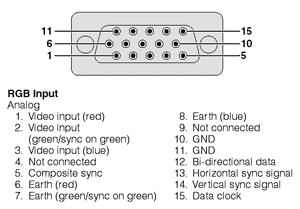

La connectique VGA est essentiellement utilisée pour afficher les images provenant d'un ordinateur. Son architecture fait appel à 15 pins pour transmettre les informations liées au couleurs de base (rouge, vert, bleu) ainsi qu'à la synchronisation horizontale et verticale des signaux : les images sont transmises de haut en bas, ligne par ligne à une fréquence définie et chaque ligne est transmise de gauche à droite, pixel par pixel à une fréquence définie.

La norme VGA a subi différentes évolutions, initialement conçue pour un affichage au format 4:3 elle peut également supporter des signaux en 16:9 ou 16:10. Certains moniteurs et TV peuvent prendre en charge sur leurs entrée VGA des images en définition HD (1280 x 720 pixels) ou Full HD (1920 x 1080 pixels).

La connectique VGA peut également être appelée D-SUB. Elle transporte uniquement des signaux vidéo, c'est pourquoi certains moniteurs et TV sont équipés en parallèle d'une entrée audio (généralement au format mini-jack 3.5 mm stéréo ou RCA stéréo).
