HDMI : High Definition Multimedia Interface

L'HDMI est une interface numérique pour les signaux multimédia en haute définition.

Elle supporte les standards haute-définition en vidéo, audio multicanal (8 canaux à 192kHz) et le pilotage (renvois de télécommandes). Conçue pour évoluer (en terme de bande passante) l'interface HDMI offre un débit minimal de 5 Gb/S (HDTC à 2,2Gb/S).
Elle est supportée par les principaux fabricants.

Parmi les différentes fonctions, on notera la présence d'une protection des contenus (anti-copie) "HDCP", l'adaptation aux formats d'image et la présence d'un connecteur compatible pin à pin avec le connecteur DVI des moniteurs numériques.
Sa normalisation (version 1.0) date de septembre 2002. Ce format est supporté par les principaux constructeurs (Matsushita Electric (Panasonic), Royal Philips Electronics, Silicon Image, Sony Corporation, Thomson, Toshiba) et les éditeurs de contenus (Universal, DirectTV, etc.). Depuis, les normes n'ont cessé d'évoluer.

Les différentes versions de la connectique HDMI

Fonctions et flux supportés \ Version HDMI 1.1 HDMI 1.2 HDMI 1.3 HDMI 1.4 HDMI 1.4a HDMI 2.0 HDMI 2.0a HDMI 2.0b HDMI 2.1
DVD-Audio oui oui oui oui oui oui oui oui oui
Super Audio CD (8 canaux) non oui oui oui oui oui oui oui oui
Deep Color non non oui oui oui oui oui oui oui
Lip Sync 1 non non oui oui oui oui oui oui oui
Dolby TrueHD / DTS HD Master Audio non non oui oui oui oui oui oui oui
3D stéréoscopique non non non oui oui oui oui oui oui
ARC (Audio Return Channel) non non non selon les modèles selon les modèles selon les modèles selon les modèles selon les modèles selon les modèles
eARC (enhanced Audio Return Channel) non non non non non non non selon les modèles oui
Espace de couleurs Adobe RGB 2 non non non oui oui oui oui oui oui
HEC (HDMI Ethernet Channel) 3 non non non non selon les modèles selon les modèles selon les modèles selon les modèles selon les modèles
3D Side by Side / Top Bottom 4 non non non non oui oui oui oui oui
4K 5 non non non non selon les modèles selon les modèles oui oui oui
Ultra HD 6 non non non non non oui oui oui oui
4K 120Hz non non non non non non non non selon les modèles
8K 7 non non non non non non non non selon les modèles
HDR10 non non non non non non selon les modèles selon les modèles oui
HDR HLG non non non non non non NC selon les modèles oui
Dynamic HDR non non non non non non NC NC oui
VRR / ALLM non non non non non selon les modèles selon les modèles selon les modèles selon les modèles
selon les modèles Fonction optionnelle de la connectique, toutes les TV dotées de la version HDMI correspondante ne sont pas nécessairement compatibles.

1 Fonction permettant une synchronisation automatique entre les flux audio et vidéo afin de prévenir un éventuel décalage image / son.
2 Fonction permettant d'afficher un nombre de couleurs plus important lors de l'utilisation de sources compatibles sur les TV adaptées.
3 Fonction permettant le transfert de flux de données réseau.
4 Images 3D scindées en deux parties : côte à côte (1080i à 50 / 60 Hz) ou au-dessus / en-dessous (720p à 50 / 60 Hz ou 1080p à 24 Hz) - voir le dossier sur les TV 3D.
5 Images 4096 x 2160 pixels à 24 Hz et 3840 x 2160 pixels à 24, 25 et 30 Hz.
6 Images Ultra Haute Définition à 60 Hz.
7 Images 7680 x 4320 pixels à 50 et 60 Hz.
NC : Non Connu
Note : En ce qui concerne les fonctions ALLM et VRR, si leur support est officiellement possible à partir de la norme 2.1 de la connectique HDMI (sans pour autant être obligatoire), elles peuvent être prises en charge par certains équipements dotés d'une connectique HDMI antérieure (2.0 par exemple) mais sous réserve que le fabricant ait prévu le support de ces fonctionnalités (éventuellement au travers d'une mise à jour).

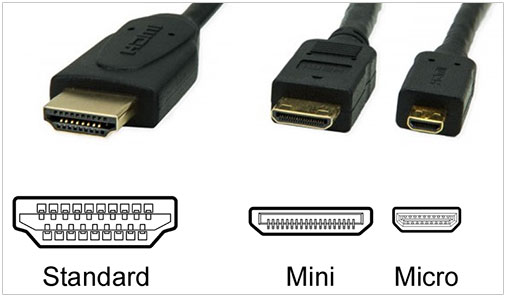

Depuis la norme v1.4 un mini-connecteur HDMI a fait son apparition, il peut par exemple équiper certains appareils mobiles (smartphone, ordinateur portable, tablette, etc.), un câble adapté (type A / type C) permet de raccorder ce dernier sur l'entrée HDMI standard d'une TV. Dans le but d'aider les consommateurs à choisir les câbles adaptés à l'utilisation de leurs produits, le consortium HDMI propose de distinguer cinq catégories de câbles qui ne font pas référence aux différentes versions de la norme :
  • Standard HDMI cable, ils peuvent être utilisés pour le transfert de signaux vidéo 720p et 1080i.
  • Standard HDMI cable avec ethernet, ils peuvent transporter des flux réseau jusqu'à 100 Mb/S en plus des signaux 720p et 1080i.
  • High Speed HDMI cable, ils prennent notamment en charge le transfert des signaux vidéo 1080p.
  • High Speed HDMI cable avec ethernet, ils peuvent aussi transmettre des signaux 1080p, ainsi que des flux réseau à 100 Mb/S.
  • Standard automotive HDMI cable, ils sont utilisés pour la connexion d'appareils dans certains véhicules.
Pour transférer des signaux vidéo dont la définition est de 2560 x 1600 pixels, entre un ordinateur et un moniteur compatible par exemple, il est nécessaire d'utiliser un câble HDMI "High Speed" (catégorie 2) supportant un débit de données de 10,2 Gb/s.
Ces câbles "High Speed" sont également compatibles avec la norme HDMI 2.0.

HDMI 2.0

HDMI 2.0 correspond à une évolution de la connectique HDMI notamment adaptée à la prise en charge des signaux Ultra HD.
Les principales innovations du connecteur HDMI v2.0 reposent sur :
  • une bande passante permettant le transport de flux de données jusqu'à 18 Gbps.
  • la possibilité de transporter des flux vidéo Ultra Haute Définition, 3840 x 2160 pixels en 24 / 50 et 60 Hz
  • la possibilité de transporter jusqu'à 32 canaux audio.
Comparaison HDMI 2.0 et HDMI 1.4
Définition 4K supportée Fréquence signaux 4K supportée Codage des couleurs 4K supporté
HDMI 2.0 4096 x 2160 pixels
3840 x 2160 pixels
24, 25, 30, 50 et 60 Hz
24, 25, 30, 50 et 60 Hz
Jusqu'à 4:4:4 (8, 10 et 12 bits*)
Jusqu'à 4:4:4 (8, 10 et 12 bits*)
HDMI 1.4 4096 x 2160 pixels
3840 x 2160 pixels
24 Hz
24, 25 et 30 Hz
Jusqu'à 4:4:4 (8 bits)
Jusqu'à 4:4:4 (8 bits)
* Selon la fréquence des signaux
La norme HDMI 2.0 est rétrocompatible avec les versions précédentes et les câbles HDMI "High Speed" (catégorie 2) sont compatibles avec l'augmentation de la bande passante, ils peuvent être utilisés pour relier les équipements compatibles HDMI 2.0.

On distingue deux version de connectique HDMI 2.0 : Level A et Level B.
L'HDMI 2.0a supporte le transport de signaux vidéo Ultra HD HDR10. Pour le moment nous ne disposons pas d'information quant à l'éventuelle prise en charge de signaux HDR HLG.
La connectique HDMI 2.0b supporte les signaux HDR10 et HDR HLG (sous réserve de l'adoption de ces fonctionnalités par les fabricants de TV, éventuellement au travers d'une mise à jour pour certains modèles).
Exemples de TV populaires équipées d'au moins une entrée HDMI 2.0a

HDMI 2.1

La norme HDMI 2.1 prévoit une architecture de connecteurs capables de proposer une bande passante encore plus importante : jusqu'à 48 Gbps (via la technologie FRL). Ce gain peut être utilisé pour le transport de signaux vidéo Ultra HD à haute fréquence, 4K à 120 Hz notamment, ou encore pour véhiculer des signaux 8K à 60 Hz et même des signaux en 10K mais sous réserve que le fabricant de TV / moniteur ait fait le choix d'intégrer une connectique compatible avec ces signaux. Certains des câbles compatibles sont optimisés pour limiter les interférences susceptibles de provenir d'appareils sans-fil placés à proximité.

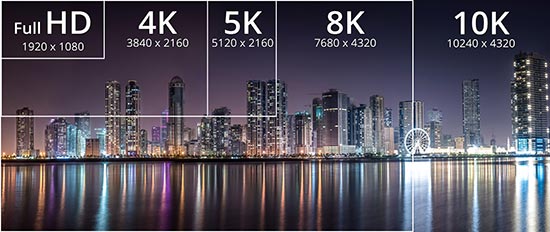

Visuel représentant les définitions des signaux vidéo pouvant être supportés par l'HDMI 2.1
Définitions d'image pouvant être prises en charge par la norme HDMI 2.1 (crédit : hdmi.org)
Exemples de TV populaires avec connectique HDMI 2.1
à partir de 1181.50 €
1438.00 €
Darty
1190.95 €
FNAC
1181.50 €
Boulanger
à partir de 1104.30 €
1277.00 €
Color Arena
1115.66 €
Tek4Life chez Cdiscount
1104.30 €
You Get IT chez RueDuCommerce
à partir de 1521.50 €
1838.00 €
Darty
1530.95 €
FNAC
1521.50 €
Boulanger
Tous les équipements présentés avec une connectique HDMI compatible avec la version 2.1 ne supportent pas nécessairement l'intégralité des possibilités offertes par cette norme (toutes les fonctions sont optionnelles). Sur son site Internet, le consortium HDMI indique qu'il est possible de communiquer un numéro de version HDMI dès lors qu'une fonctionnalité de la version en question est supportée et qu'elle est mentionnée en complément du numéro de version annoncé.
Informations concernant l'exploitation marketing de la norme HDMI 2.1

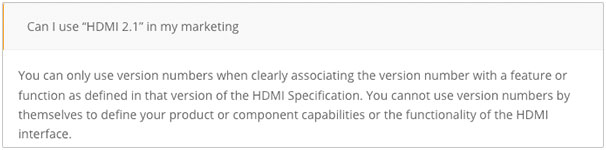

Capture d'un extrait (en Anglais) de la FAQ publiée sur le site du consortium HDMI (crédit : hdmi.org)
Vous pouvez consulter le tableau récapitulatif pour prendre connaissance des fonctions et options des différentes versions de la norme HDMI.
L'HDMI 2.1 supporte la technologie Dynamic HDR permettant d'améliorer l'affichage HDR (les métadonnées dynamiques permettent d'ajuster au mieux le rendu pour chaque scène). L'espace colorimétrique BT.2020 à 10, 12 et 16 bits peut également être supporté.
Visuel représentant la différence entre une image conventionnelle SDR, HDR statique et une image HDR dynamique
Comparaison entre une image SDR (à gauche), HDR "statique" (au milieu), HDR "dynamique" (à droite) (crédit : hdmi.org)
La fonction "VRR" (Variable Refresh Rate) de la connectique HDMI 2.1 permet le transfert d'images avec une fréquence de rafraîchissement variable (procédé utilisé au travers de la technologie FreeSync par exemple). Elle permet d'améliorer la fluidité des images affichées sur la TV à partir de certaines consoles compatibles.

La fonction de canal de retour audio évolue également avec la connectique HDMI 2.1, le système eARC permet le retour (vers les home cinéma compatibles) de flux audio HD (DTS-HD et Dolby TrueHD par exemple) et également de signaux audio "objets" 3D qui tiennent compte de la dimension verticale du son pour améliorer l'immersion (Dolby Atmos ou DTS:X).
Exemples de TV populaires compatibles eARC avec connectique HDMI 2.1
à partir de 629.00 €
729.00 €
ELECTRO DEPOT
728.90 €
E.Leclerc
629.00 €
Icoza
à partir de 1340.00 €
1399.00 €
EasyLounge
1341.98 €
Monsieur Plus chez Pixmania
1340.00 €
Boulanger chez Rakuten
à partir de 674.10 €
778.99 €
Darty chez Rakuten
676.19 €
FNAC
674.10 €
Boulanger


Les technologies Quick Media Switching (QMS) et Quick Frame Transport (QFT) évitent l'écran noir lors du changement de source et limitent l'input lag avec des sources de type films / vidéo et jeux vidéo. Par ailleurs, la fonction ALLM permet l'activation et la désactivation automatique du mode jeu lorsque nécessaire.
Exemples de TV populaires compatibles ALLM avec connectique HDMI 2.1
à partir de 1181.50 €
1438.00 €
Darty
1190.95 €
FNAC
1181.50 €
Boulanger
à partir de 1104.30 €
1277.00 €
Color Arena
1115.66 €
Tek4Life chez Cdiscount
1104.30 €
You Get IT chez RueDuCommerce
à partir de 1521.50 €
1838.00 €
Darty
1530.95 €
FNAC
1521.50 €
Boulanger


La prise en charge de signaux 4K à 120 Hz permise par les connecteurs HDMI 2.1 implémentés à certains modèles permet de bénéficier d'une fluidité optimale à partir d'une source compatible. C'est notamment le cas de certaines consoles de jeux vidéo next gen qui peuvent ainsi délivrer des flux vidéo plus fluides susceptibles de renforcer l'immersion.
Exemples de TV populaires compatibles avec connectique HDMI 2.1 compatible 4K à 120 Hz
à partir de 1104.30 €
1277.00 €
Color Arena
1115.66 €
Tek4Life chez Cdiscount
1104.30 €
You Get IT chez RueDuCommerce
à partir de 2083.98 €
2153.89 €
MagicalTech chez Rakuten
2137.99 €
Monsieur Plus chez Cdiscount
2083.98 €
MAGI DISTRIBUTION chez Cdiscount
à partir de 3197.43 €
3499.00 €
Futureland
3493.35 €
StockShare-Network chez Rakuten
3197.43 €
Icoza

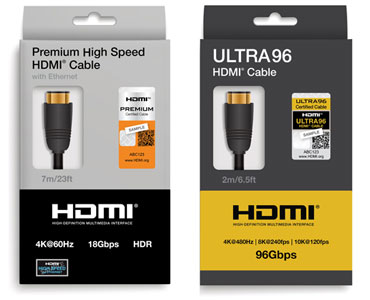

De nouveaux câbles HDMI, compatibles avec la norme v2.1, permettent d'exploiter pleinement les possibilités de cette connectique. Ces câbles peuvent également être utilisés pour réaliser des branchements sur les ports HDMI de versions précédentes.

La norme HDMI 2.1a prévoit des fonctionnalités supplémentaires, notamment le SBTM (Source-Based Tone Mapping) qui permet à une source d'adapter le signal en fonction des capacités du diffuseur, par exemple pour moduler les informations relatives à l'affichage des images HDR en fonction de l'écran utilisé. Cela permet également d'optimiser le rendu final lorsque le flux transmis à l'écran contient différents éléments, par exemple lorsqu'une console de jeux transmet à la fois un flux HDR relatif à la phase de jeu et un flux SDR relatif à l'affichage d'une webcam ou d'un autre élément en surimpression (par exemple dans le cadre d'une session de chat). La source peut ainsi indiquer à l'écran les différents paramètres à respecter pour afficher de façon optimale les différents éléments. L'HDMI 2.1a prévoit également une fonction HDMI Cable Power. Les câbles HDMI compatibles peuvent être alimentés en énergie directement lors de leur branchement à un connecteur compatible (on peut parler de câble actif). Cela permet aux câbles d'une longueur importante de fonctionner de manière optimale avec les différentes fonctions prévues par la norme HDMI 2.1. Les câbles compatibles peuvent être alimentés via un dispositif électrique externe permettant leur utilisation avec des équipements dotés de connecteurs HDMI n'implémentant pas la fonction Cable Power.
Exemples de TV populaires avec connectique HDMI 2.1 et supportant le VRR, l'ALLM, le 4K à 120 Hz et l'eARC
à partir de 1104.30 €
1277.00 €
Color Arena
1115.66 €
Tek4Life chez Cdiscount
1104.30 €
You Get IT chez RueDuCommerce
à partir de 2083.98 €
2153.89 €
MagicalTech chez Rakuten
2137.99 €
Monsieur Plus chez Cdiscount
2083.98 €
MAGI DISTRIBUTION chez Cdiscount
à partir de 3197.43 €
3499.00 €
Futureland
3493.35 €
StockShare-Network chez Rakuten
3197.43 €
Icoza
Les spécifications HDMI 2.1b (version destinée à supplanter l'HDMI 2.0b) prévoient comme pour l'HDMI 2.1a une bande passante allant jusqu'à 48 Gbps (à l'aide de câble Ultra High Speed) pouvant permettre, la prise en charge de flux 4K 120 Hz, 8K 60 Hz voire 10K, la compatibilité avec les formats HDR dynamiques, les fonctions eARC (Enhanced Audio Return Channel), VRR (Variable Refresh Rate), ALLM (Auto Low Latency Mode), QFT (Quick Frame Transport), SBTM (Source-Based Tone Mapping) et Cable Power mais les fabricants d'écrans / TV restent libres d'implémenter tout ou partie des fonctionnalités définies dans la norme. Pour le moment nous ne disposons pas d'information au sujet des différences entre HDMI 2.1a et HDMI 2.1b.
