Présentation du moniteur SAMSUNG S23A550H

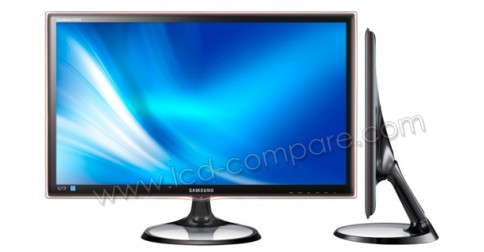

SAMSUNG S23A550H
Moniteur LCD Large 23 pouces (58 cm)

Avril 2011

TFT TN

LED (LCD LED)

16:9

23" (58 cm)

0.265 mm

1920 x 1080 @ 60 Hz

2 ms (Normal)

250 cd/m² (typique)

1 000 : 1 (typique)
5 000 000 : 1 (dynamique/max)

16.70 millions

170° / 160°

VGA : 30~81 kHz (H min~max) • 56~75 Hz (V min~max) • 164 MHz (BP)

Pas de prise en charge de l'audio

Une mise à jour est disponible sur le site SAMSUNG. Pour plus d'information, cliquez ici

Touche sur le moniteur : Menu, Eco / Bas, Haut / Luminosité, Source / Entrée, Auto, Alimentation



Luminosité : permet de régler la luminosité de l'écran.
Contraste : permet de régler le contraste des images affichées à l'écran.
Netteté : permet de régler la netteté des détails des images affichées à l'écran.
Niveau noir HDMI (Normal / Bas) : permet d'ajuster le niveau de noir (uniquement HDMI).
Temps de réponse (Normal / Rapide / Très rapide)

MagicBright : fournit des réglages d'image prédéfinis optimisés pour divers environnements d'utilisation.

• Personnalisé : l'utilisateur peut configurer directement le réglage "Luminosité" et "Contraste" à l'aide de ce mode.
• Standard : sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.
• Jeu : fournit les réglages d'image appropriés pour utiliser des jeux à contenu graphique important.
• Cinéma : fournit des réglages de luminosité et de netteté similaires à ceux d'un téléviseur.
• Contraste Dynamique : permet de régler automatiquement le contraste, de façon à équilibrer les images claires et sombres.

Mode Image : le moniteur a quatre paramétrages automatiques de l'image.

• Dynamique : pour obtenir une image plus nette qu'en mode Standard.
• Standard : sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.
• Cinéma : sélectionnez ce mode dans un environnement sombre. Cela économise de l'énergie et réduit la fatigue des yeux.
• Personnalisé : pour ajuster l'image selon vos préférences.

MagicAngle : permet de bénéficier de la meilleure qualité d'affichage en fonction de l'angle de vue.

• Arrêt : pour la position de face.
• Mode Penché 1 : pour un angle de vue légèrement inférieur.
• Mode Penché 2 : pour la position inférieure.
• Mode Debout : en cas de visionnage en position haute.
• Mode Côté : pour la vue de côté (droite ou gauche).
• Utilisateurs : en cas de visionnage par plusieurs personnes.
• Personnalisé : l'utilisateur peut configurer la qualité d'image appropriée à ses besoins.

MagicColor : restitue plus nettement les couleurs naturelles, sans modifier la qualité d'image.

• Arrêt : désactive la fonction "MagicColor".
• Démo : vous pouvez comparer les images traités par MagicColor aux images d'origine.
• Complet : génère une image plus nette, y compris dans les zones de teintes similaires à celles de la peau.
• Intelligent : améliore la couleur des images, sauf dans les zones de teintes similaires à celles de la peau.

Rouge : vous pouvez affiner la valeur de couleur rouge des images selon vos préférences.
Vert : vous pouvez affiner la valeur de couleur verte des images selon vos préférences.
Bleu : vous pouvez affiner la valeur de couleur bleue des images selon vos préférences.
Gamma (Mode 1 / 2 / 3) : permet de modifier l'intensité des couleurs de luminosité moyenne.

Nuance des couleurs : vous pouvez configurer la température de couleur selon vos préférences.

• Froide 2 : règle la température de couleur de l'écran sur une nuance très froide.
• Froide 1 : règle la température de couleur de l'écran sur une nuance froide.
• Normale : règle la température de couleur de l'écran sur la température de couleur par défaut.
• Chaude 1 : règle la température de couleur de l'écran sur une nuance chaude.
• Chaude 2 : règle la température de couleur de l'écran sur une nuance très chaude.
• Personnalisée : pour régler manuellement la température de couleur.

Position H : déplace la position de la zone d'affichage de l'écran à l'horizontale.
Position V : déplace la position de la zone d'affichage de l'écran à la verticale.
Menu Position H : vous pouvez régler la position horizontale de l'OSD.
Menu Position V : vous pouvez régler la position verticale de l'OSD.

Taille d'image :

• Signaux PC :
• Auto : l'image est affichée selon le rapport L / H du signal d'entrée.
• Large : l'image est affichée en plein écran indépendamment du rapport L / H du signal d'entrée.
• Signaux AV :
• 4/3 : affiche les images au rapport d'aspect 4/3.
• 16/9 : affiche les images au rapport d'aspect 16/9.
• Adapter à l'écran : si un signal 720p, 1080i/p est reçu, l'image est affichée telle quelle.

Capteur "Eco Motion" : allume et éteint automatiquement l’écran en fonction des mouvements aux alentours.
Capteur "Eco Light" : calibre automatiquement la luminosité de l’image en fonction de l’éclairage de la pièce.
Affichage des informations sur les capteurs
Mode Eco (Arrêt / 50% / 75%) : fournit à l'utilisateur un mode à faible consommation.
Réinitialiser (Non / Oui) : permet de rétablir les valeurs d'usine des paramètres de qualité visuelle et de couleur.
Langue : choisissez la langue de l'OSD.
Minuterie arrêt (Arrêt / Marche) : vous pouvez activer ou désactiver le minuteur de mise hors tension.
Réglage minuterie arrêt : coupe automatiquement l'alimentation lorsque le délai configuré est dépassé.
Transparence des menus (Arrêt / Marche) : vous pouvez sélectionner la transparence de l'OSD.
Réglage de la durée d'affichage du menu OSD (5 / 10 / 20 / 200 sec)
Réglage du temps de répétition d'une touche (Accéléré / 1 / 2 sec)

Bouton personnalisé : vous pouvez régler la fonction du bouton personnalisé sur l'une des valeurs suivantes.
• ECO - Magic - Taille d'image

Source auto :

• Auto : le moniteur sélectionne automatiquement un signal d'entrée.
• Manuel : l'utilisateur doit sélectionner manuellement le signal d'entrée.

Mode PC / AV :

• Sélectionnez PC lors de la connexion à un PC.
• Sélectionnez AV lors de la connexion à un périphérique AV.

De -1° vers l'avant à +20° vers l'arrière sur un axe horizontal

Non

434 x 559 x 235 mm (HxLxP)

3.41 Kg

349 x 559 x 61 mm (HxLxP*)
* Il est possible que le constructeur donne la profondeur la plus fine de l'écran (voir images).

422 x 681 x 139 mm (HxLxP)

5.20 Kg

Non

31 Watt

0.3 Watt*
* Valeur minimum si aucune fonction spéciale n'est activée.

Noir et rouge

Blanc et noir

Oui (type "Kensington Lock")

Guide d'installation
Adaptateur secteur
Cordon d'alimentation
Fixation du pied
Cache arrière
Câble VGA
Socle + vis
CD-ROM

LS23A550HS/EN

88 06071 20233 4 / 8806071202334

Samsung S 23 A 550 H, Samsung 23A550H, Samsung 23SA550H

Série Samsung SA550H

• SAMSUNG S20A550H
• SAMSUNG S23A550H
• SAMSUNG S27A550H
