Définition de Control Sync / ControlSync

Control Sync / ControlSync (NEC, Sharp)

La technologie ControlSync / Control Sync déployée dans certains écrans Sharp et Nec permet de piloter et de synchroniser plusieurs écrans à partir d'un seul moniteur principal désigné comme maître. Le nombre de moniteurs pouvant être reliés simultanément varie selon les séries / modèle, par exemple pour les modèles Sharp de la série EA jusqu'à 6 écrans peuvent être pris en charge tandis que pour les écrans MultiSync EA245WMi-2 Nec annonce que jusqu'à 24 écrans peuvent être supportés.

Qu'est-ce que la fonction ControlSync sur les moniteurs et à quoi sert-elle dans une installation multi-écrans ?

L'objectif est de simplifier la gestion d'une installation multi-écrans en permettant à l'utilisateur de répliquer facilement certains paramètres / réglages (luminosité, contraste, mise en veille, volume sonore, etc. - NEC indique que jusqu'à 26 paramètres sont supportés pour les modèles de la série EA) du moniteur maître vers tous les moniteurs esclaves connectés en chaîne via une liaison dédiée. Le Control Sync fonctionne grâce à un câble spécifique qui relie les moniteurs entre eux. Cette technologie est notamment adaptée aux environnements professionnels avec des postes de travail multi-écrans où l'homogénéité visuelle entre plusieurs écrans est nécessaire (CAO, trading, etc.).

Une fois la chaîne de moniteurs établie et configurée via le menu OSD du moniteur maître, chaque modification apportée aux paramètres pris en charge est automatiquement répercutée sur l'ensemble des écrans esclaves. Cette synchronisation automatique garantit une cohérence de l'affichage et évite à l'utilisateur de devoir intervenir manuellement sur chaque écran, ce qui représente un gain de temps.

ControlSync sert uniquement à la synchronisation des réglages et du contrôle d'alimentation. Les signaux vidéo et audio doivent être chaînés ou distribués séparément via une connectique distincte (DisplayPort, HDMI, USB, etc.).

Comment connecter les moniteurs pour utiliser Control Sync ?

Pour connecter des moniteurs avec ControlSync, il faut utiliser un câble au format jack 2,5 mm stéréo. Ce câble est parfois fourni avec les écrans compatibles (avec les écrans NEC MultiSync EA273WM par exemple).

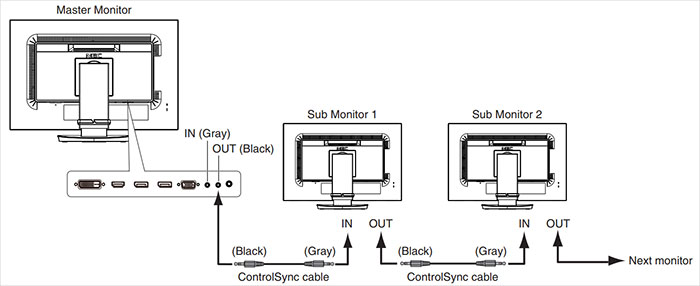

Les moniteurs disposent de ports Control Sync IN et ControlSync OUT. Le principe : PC => vidéo sur chaque écran (via DP/ HDMI / USB-C) puis Control Sync OUT du moniteur maître vers ControlSync IN du premier moniteur secondaire. On continue ainsi de suite, Control Sync OUT vers ControlSync IN pour chaque moniteur suivant dans la chaîne.
